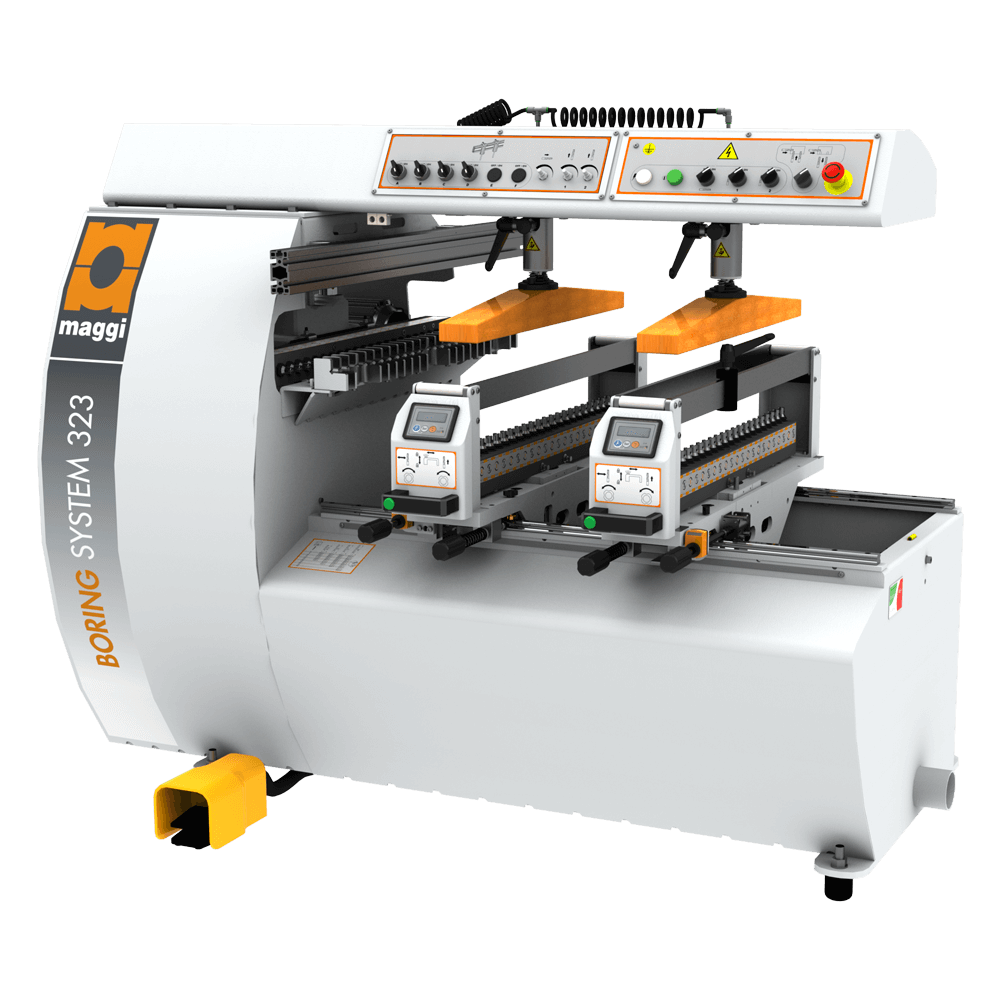

MAȘINĂ DE GAURIT SEMIAUTOMATĂ MAGGI MODEL:323

Product Description

Caracteristici Tehnice:

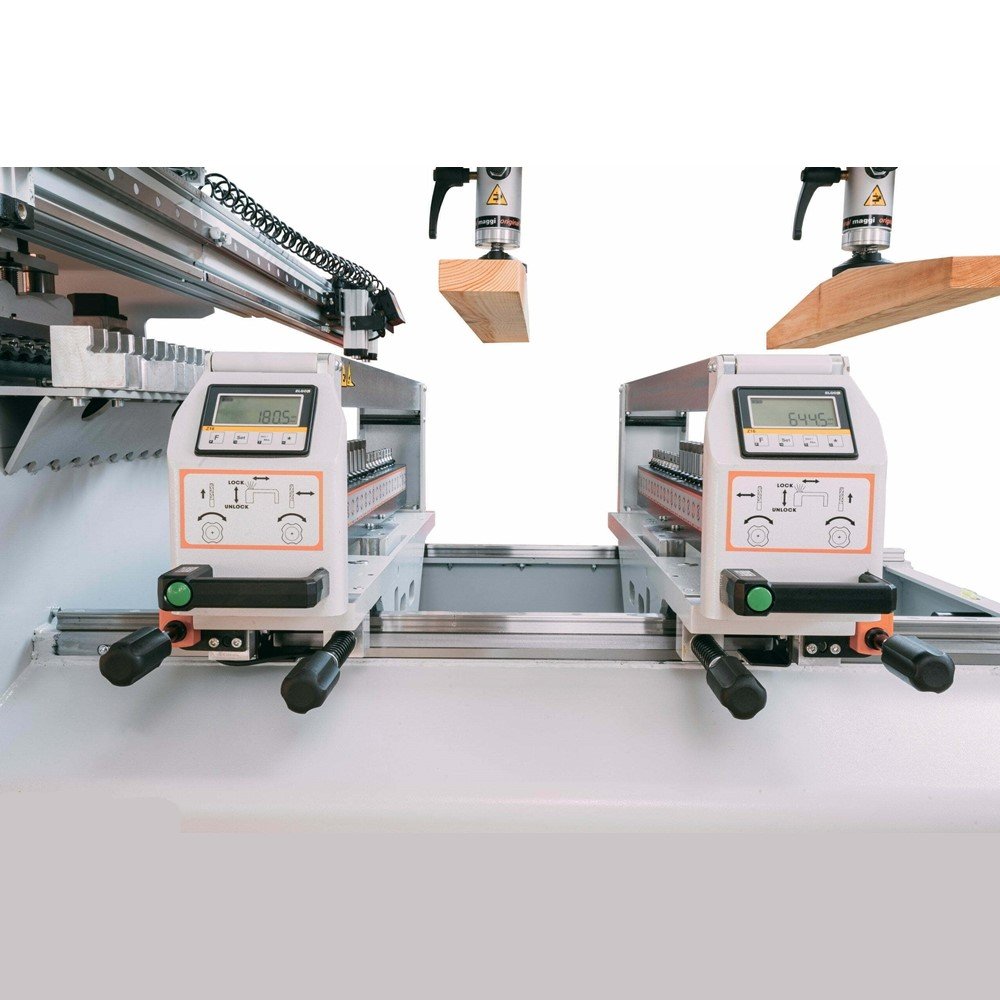

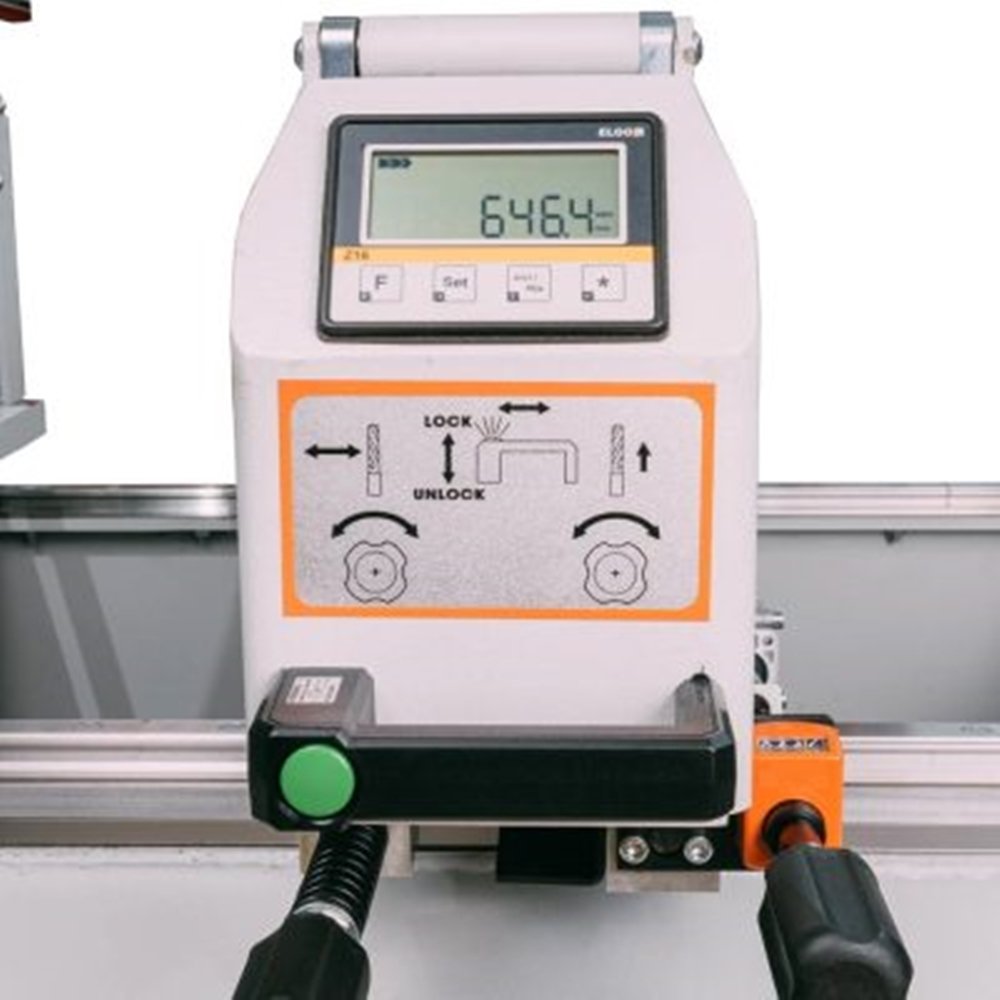

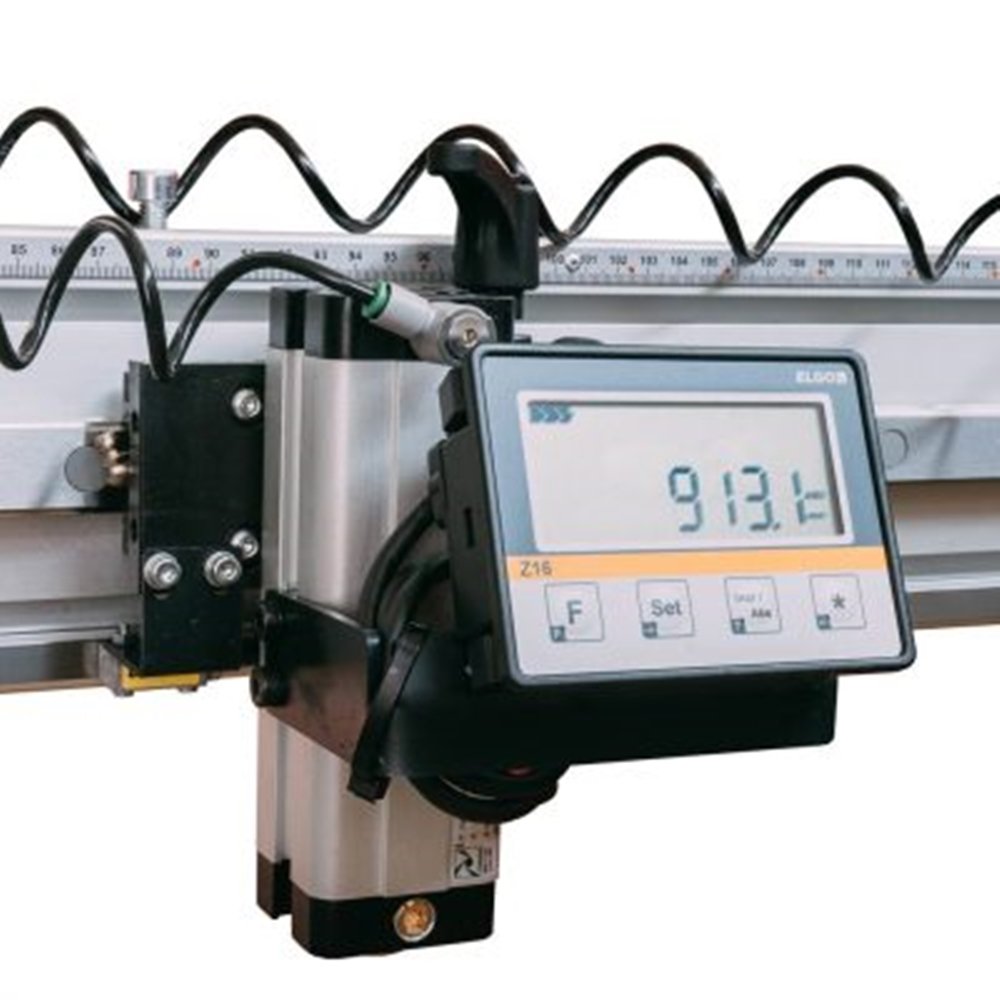

• Capete de găurit verticale, rotative, paralele, cu 23 de axe fiecare, culisante pe ghidaje prismatice și rulmenți cu bile; poziționare precisă peste afișaje digitale, dispozitive de reglare micrometrică și sistem pneumatic de blocare: 2 buc.

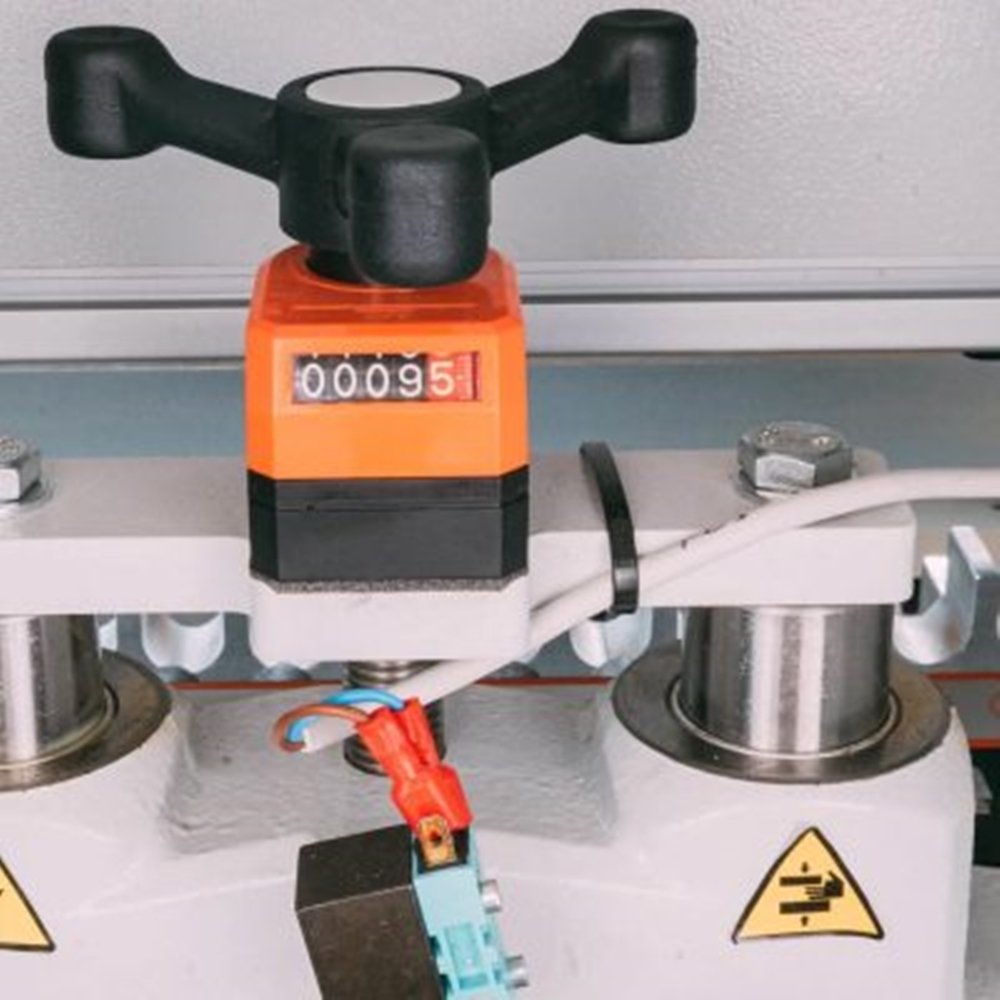

• Reglarea adâncimii de foraj pe contoare numerice

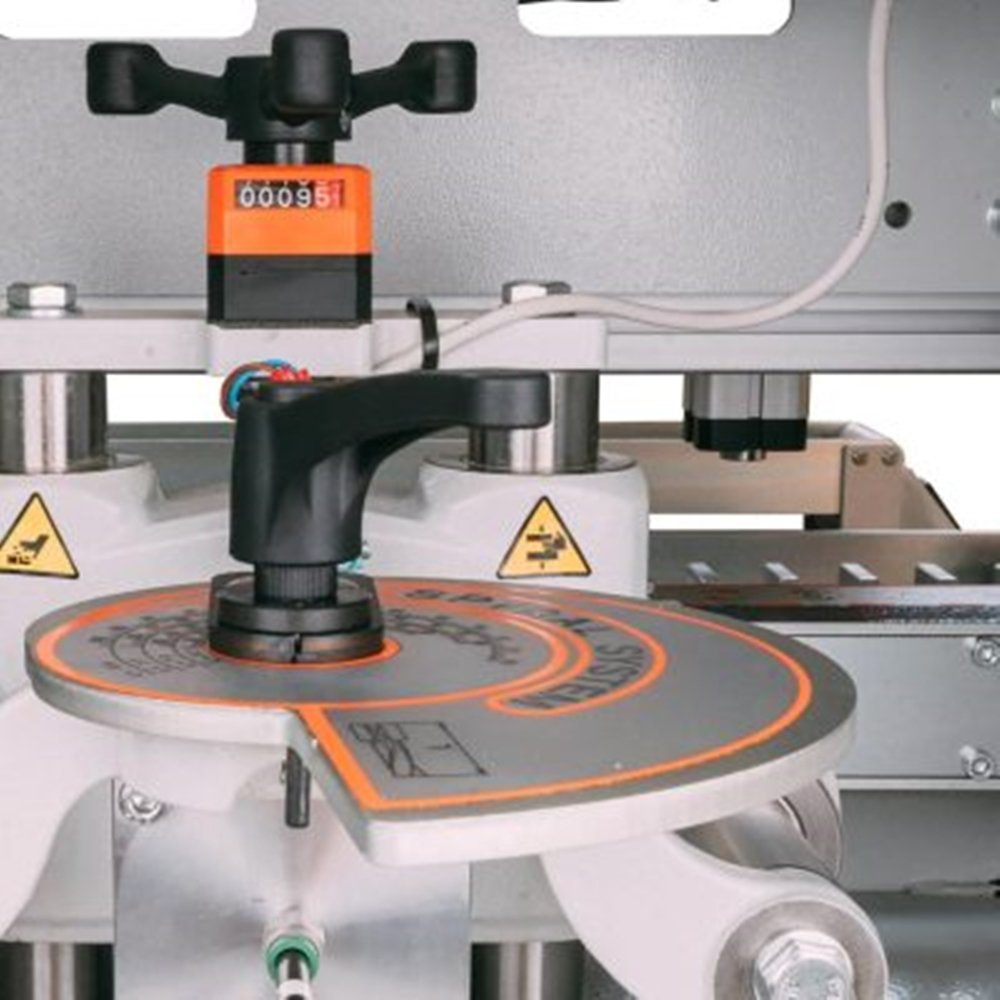

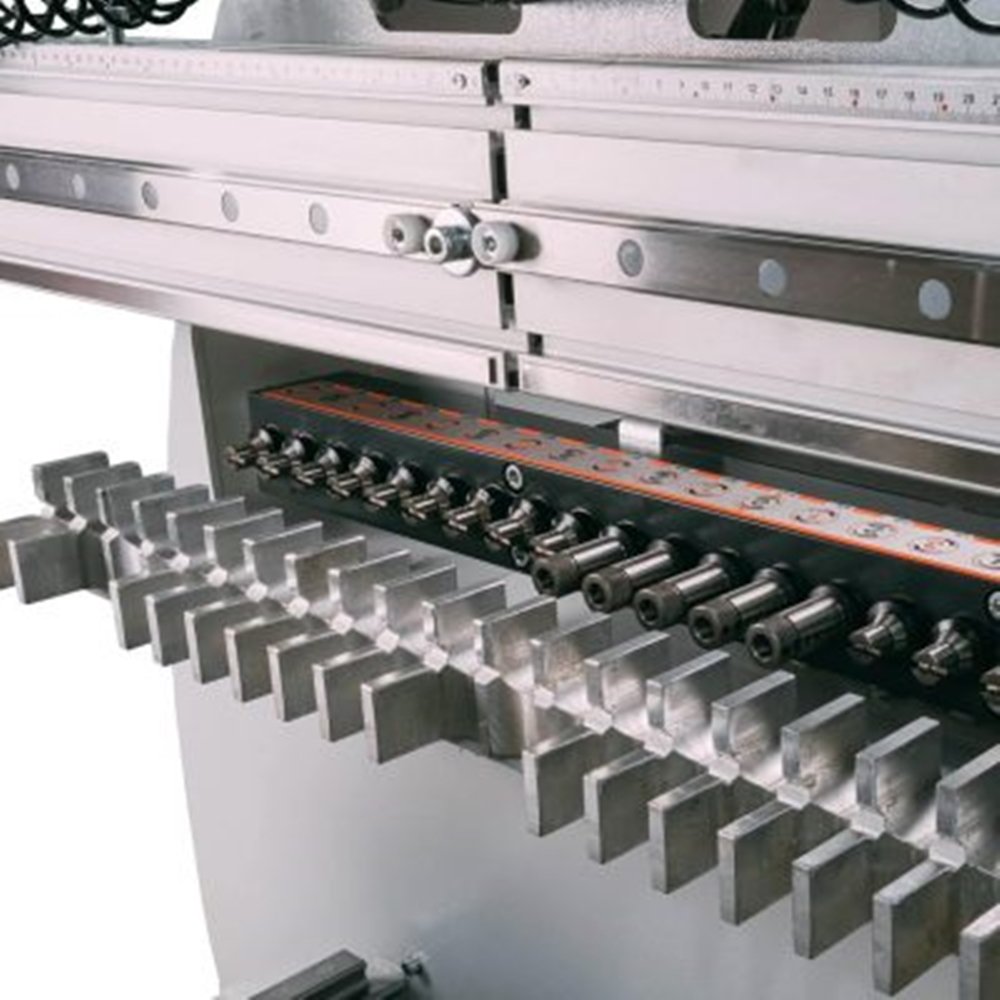

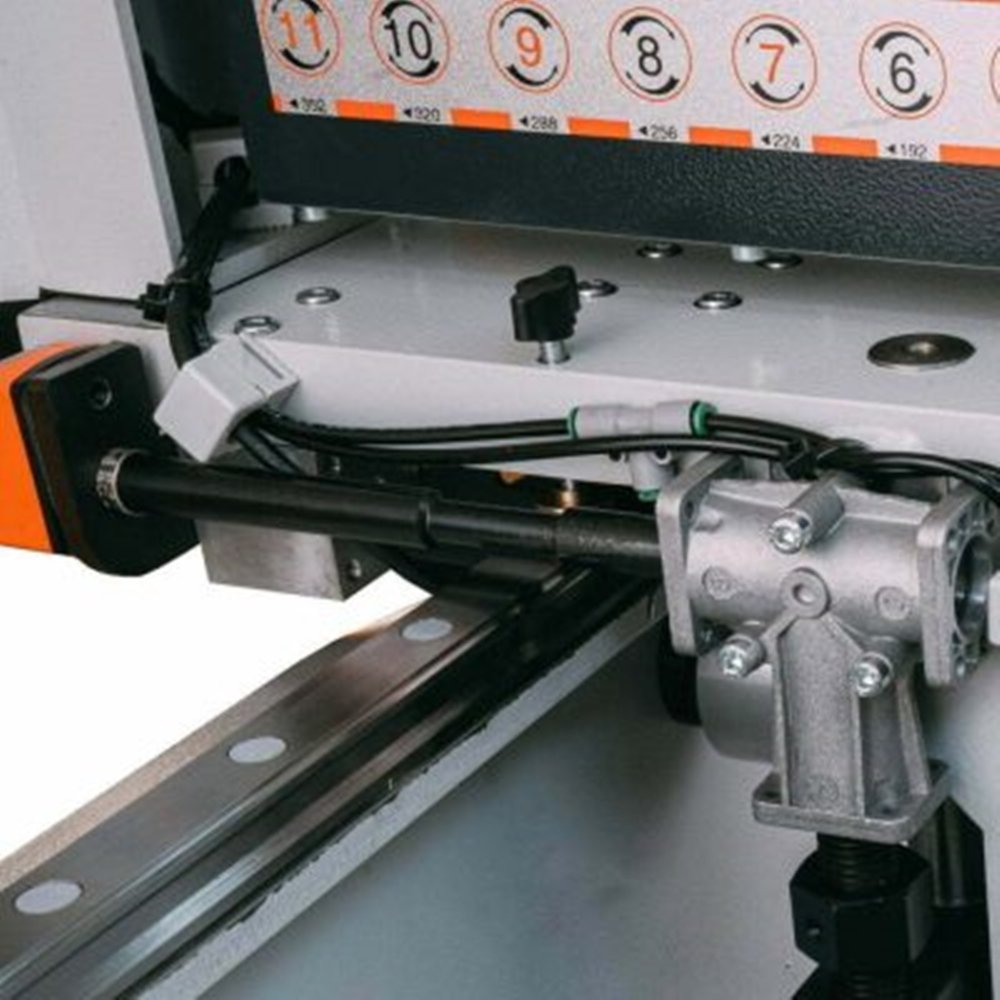

• Cap de găurit orizontal fix cu 23 de axe, cu sistem spiralat brevetat pentru o reglare rapidă a adâncimii de găurire și contoare numerice pentru o setare precisă a înălțimii de găurire: 1 buc.
• Distanța dintre primul și ultimul ax pe fiecare cap: 704 mm și 32 mm interax.
• Acționări electrice pentru a selecta fiecare cap de foraj în timpul unui ciclu de lucru.
• Axuri cu schimbare rapidă.
• Gata pentru a fi conectat la un colector de praf.
• Fabricat conform standardelor CE.

Echipare:

• Motoare 2 CP: 3 buc:
• Cleme de prindere rotite de la 0° la 90° cu bară de lemn bine dimensionată 750x106x30 mm: 2 buc;

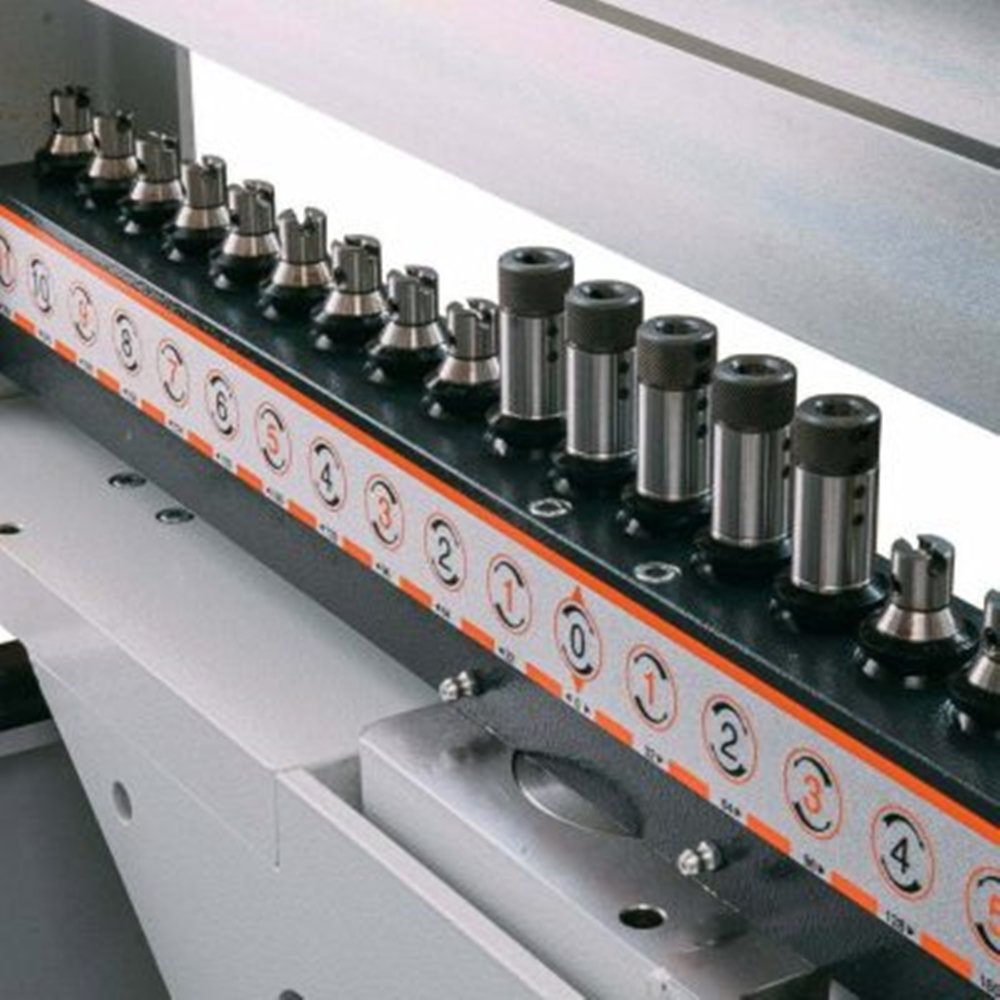

• Mandrine cu schimbare rapidă: 15 buc;

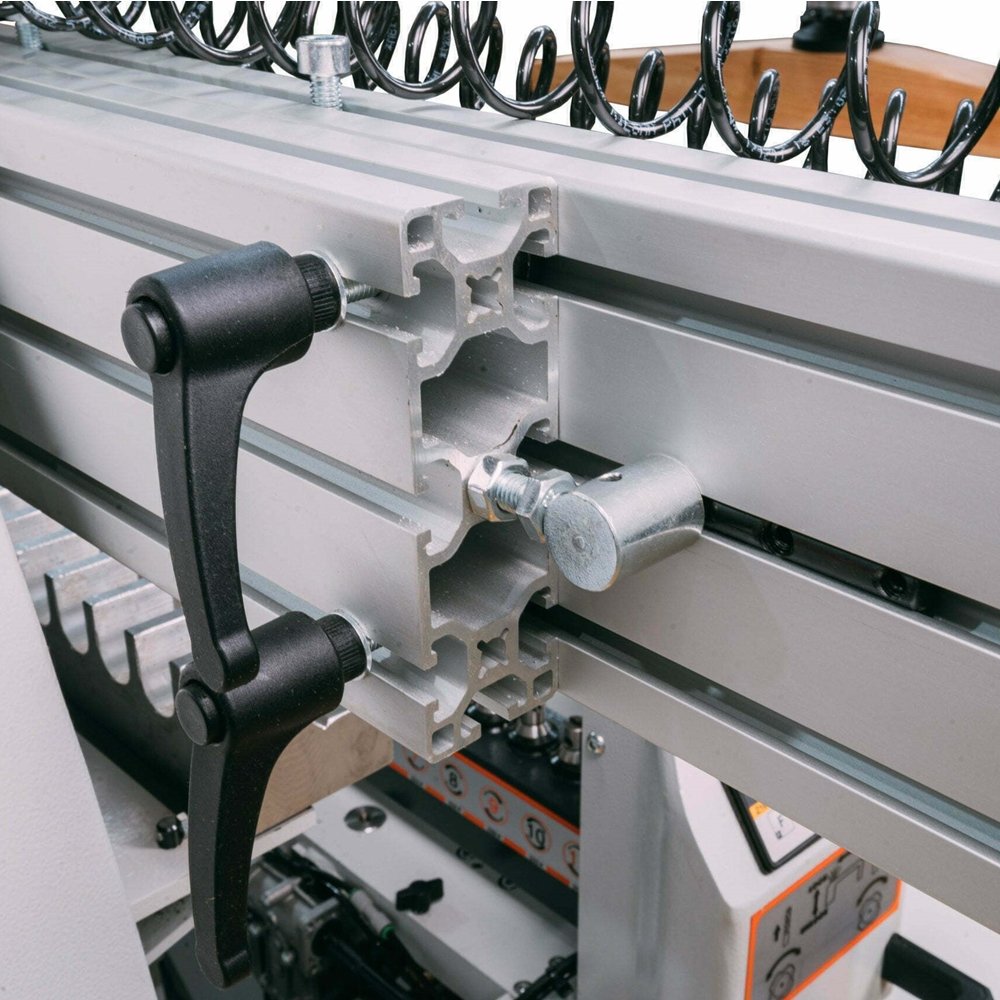

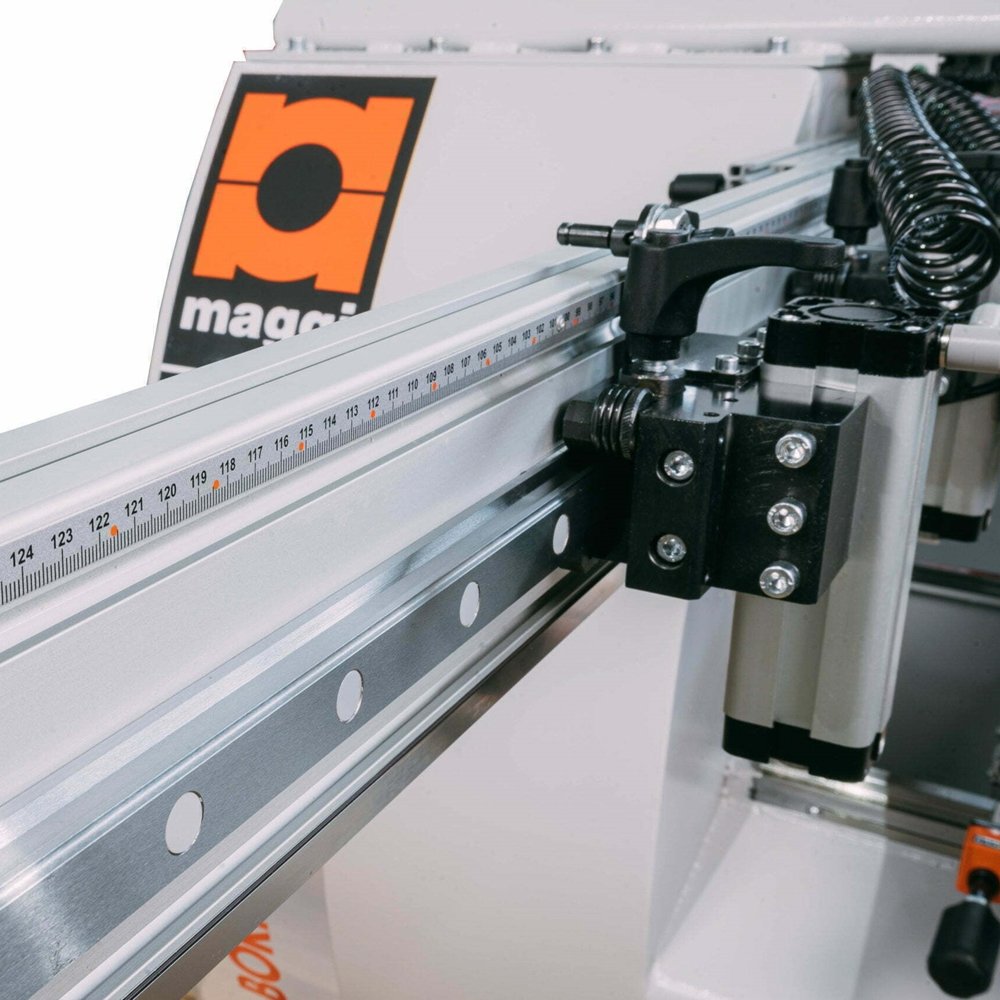

• 3000 x 80 mm gard cu 4 manual ref. se opreste cu nonius, culisand pe ghidaje si rulmenti cu bile: 1 buc;
• Oprire de referință pentru panourile lungi;
• Gata pentru a fi conectat la un colector de praf;
• Pachet: cutie de carton;
• Fabricat conform standardelor CE;

Date Tehnice:

• Capete de găurit:                                                                                         3 Buc;
• Distanța dintre capete min. – max:                                                              150 – 867 mm;
• Fusuri fiecare cap:                                                                                       23 buc;
• Axuri stânga și dreapta pentru fiecare cap:                                                 11 buc – 12 buc;
• Interaxa axului:                                                                                            32 mm;
• Total interaxa:                                                                                              704 mm;
• Distanța dintre capul din spate nr. 1 și gardul din spate (min. – max.):       9 mm – 450 mm;
• Distanța dintre capul frontal nr. 2 și gardul din spate (min.- max.):             159 mm – 876 mm;
• Max. diametrul sculei:                                                                                 40 mm;
• Max. adâncimea de gaurire:                                                                       50 mm verticală / 65 mm orizontală;
• Inaltimea mesei de lucru:                                                                            900 mm;
• Max. grosime panou:                                                                                  60 mm;
• Max. dimensiuni panou:                                                                              870 x 3000 x 60 mm;
• Motoare:                                                                                                      2 cp / 1,5 kw – 2800 rpm (x 3);
• Presiune pneumatică standard:                                                                  6/8 bar;
• Consum de aer pe ciclu de lucru:                                                               30 nl;
• Hota de colectare praf diam.:                                                                     80 mm;
• Dimensiuni totale (inclusiv mese cu role laterale complet extinse) (inclusiv gard lung montat):1790 x 1000 x 1350 mm;
• Greutate neta:                                                                                            750 kg;
• Dimensiuni pachet (mașină):                                                                     1900 x 1150 x 1500 mm;
• Greutate totala bruta:                                                                                850 Kg.
