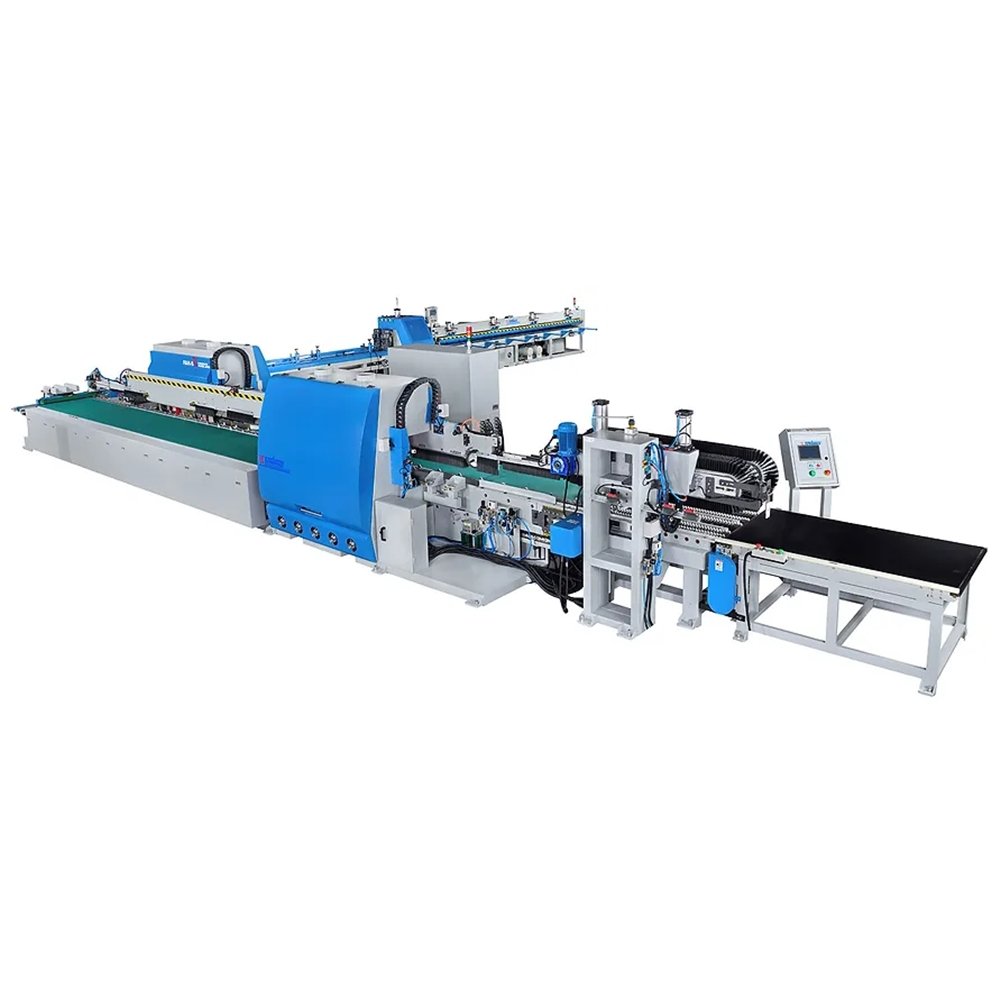

MAȘINĂ DE ÎMBINAT ÎN DINȚI FURNIMATE MODEL:F1-12A

La comandă

Quick Overview

Linia de îmbinare în dinți este destinata pentru prelucrarea elementelor scurte din lemn.

Raportul optim preț – eficienta recomanda acest model pentru utilizatorii ambițioși.

Logheaza-te sa vezi pretul
Add to wishlist
Category: Tags: , ,

Product Description

Specificații tehnice:

Date tehnice ale liniei de turism:

Lungimea de lucru a lemnului (min-max):

L = 150 mm ~ 800 mm;

Grosimea de lucru a lemnului:

T = 15 mm ~ 60 mm;

Lățime de lucru cherestea:

W = 25 mm ~ 150 mm;

Lungimea de lucru a produsului finit lemn:

L = 3100 mm ~ 6200 mm;

Tipul de adeziv de utilizat:

PVAC

Specii de cherestea:

Lemn de rășinoase / Lemn de esență tare;

Umiditatea lemnului:

8 ~ 12 %;

Pentru dimensiunile sub 3100, este necesară alimentarea multiplă

Lungimea lemnului de prelucrat trebuie să fie cu cel puțin 50% mai mare decât lățimea lemnului de prelucrat.

Cerințe de calitate a lemnului Calități de alimentare

Lemnul trebuie prelucrat cu o rindea cu patru fețe (toleranță ±0,2 mm).Lemnul trebuie să fie la un unghi drept de 90 de grade, patru rindele și drept.

Lemnul trebuie prelucrat cu ajutorul unei mașini de turnat cu patru laturi (toleranță: ± 0,2 mm), iar lemnul are nevoie de un unghi drept de 90 de grade, patru planuri clare, drepte.

Întreținerea și curățarea vă rugăm să consultați manualul de utilizare.





Care trebuie furnizate la nivel local:

  • Alimentare cu energie electrică a dulapului de comutare;

  • Tensiune constantă (abateri de tensiune max.: 5%) Interval de temperatură pentru controlul computerului care nu depășește 35°C;

  • Umiditatea relativă maximă a aerului pentru computerul sistemului de control 65%;

  • Sistem de colectare a prafului (când presiunea vântului este de 12 M BAR, viteza vântului de colectare a prafului trebuie să atingă 30 de metri/secundă);

  • Sistem de evacuare a prafului: (V=30M/S la o presiune joasă de 12M BAR);

  • Cerințe de presiune a aerului pentru fiecare sursă de presiune a aerului de pe echipament: 7~8 KG/CM2 – 8BAR;

  • Racord aer comprimat la unitățile centrale: 7~8 KG/CM2 – 8BAR;

  • Cablu, furtun de colectare;

  • Ulei hidraulic AW68;

  • Personal calificat de operare și întreținere Personal calificat de operare și întreținere;

  • Controlul zgomotului Controlul zgomotului;

  • Mediu de lucru iluminat Mediu de lucru iluminat;

  • Dacă alegeți un sistem de monitorizare la distanță, trebuie să furnizați un cablu de rețea Cablu de computer dacă mașina este cu monitorizare;

  • Port de colectare a prafului:  4” * 3 buc., 8 * 4 buc;

  • Cererea totală de energie electrică: 131 KW, 174,1 CP;

  • Cerințe compresor de aer: 30 cai putere + rezervor de aer de 100 litri (presiune medie menținută la 7~8 KG/CM2 – 8BAR);

  • Cerere compresor: 30 CP + REZERVOR AER 100 LITRI;







Capacitate:

  • Timp de lucru 480 minute/schimb;

  • Lungimea degetului REALIZAT LA COMANDA;

  • Lungimea medie de intrare la linia de îmbinare cu degete 500 mm;

  • Secțiune transversală medie a lemnului Secțiune transversală medie a lemnului 25*50 mm;

  • Capacitate orizontală număr de bucăți de cherestea pentru fiecare masă de modelare (imbinare orizontală cu dinți) 120 bucăți/ min;

  • Capacitatea presei 8 bucăți de lucru/minut;

  • **Datele sunt capacitatea maximă pentru tăierea într-o singură secțiune, capacitatea va fi modificată în timpul tăierii în mai multe secțiuni.**

  • Lungime de presare 6,2 metri;

  • Rata de utilizare 80%;





Capacitatea modelatorului:

 Capacitate orizontala FINGER JOINTING 50*25:

120 bucăți/min;

 500 mm lungime medie de avans, lungime medie de intrare**/1000 mm;

 480 minute/schimb;

 0,8 Rata de utilizare = 23040 metri/schimb = 28,80 picioare m³;



Capacitatea presei (6m):

 8 bucăți/min;

 6,2 metri/minut;

 480 minute/schimb;

 0,8 Rata de utilizare = 19046,4 metri/schimb = 23,80 picioare m³;

 **Valoarea este capacitatea maximă de producție a FJ, producția reală trebuie să depindă de cantitatea de ieșire a mașinii de curățare **

 **datele sunt capacitatea maximă a asamblatorului, dar capacitatea reală depinde de cantitatea de lemn de modelat**

Specificații mecanice:

SISTEM DE ALIMENTARE:

 Dimensiune de lucru:

 L=150-800 L=15-60 W=25-150;

 Putere motor:

 2HP + 1:25;



SISTEM DE ALIMENTARE:

 Dimensiune de lucru:

L=150-800T=15-60 W=25-150;

 Alimentare servomotor:

15 Kw +1:40;

 Viteza de alimentare:

120 buc/min;

 Motor de antrenare:

3 Cp.



DISPOZITIV DE FORMATIZARE(R):

 Dimensiune de lucru:

 L=150-800  T=15-60  W=25-150

 Motorul axului:

 20 Cp * 1buc;

 Dimensiunea axului:

 50(70) mm;

 Diametrul exterior al frezei de tăiere cu dinți este:

 OD 250 (fără tăietor în dinți);

 Viteza axului:

 4600 rpm;

 Puterea ferăstrăului de tăiat:

 15 Cp(s) * 1 buc;

 Dimensiunea ferăstrău de tăiat:

 305 mm x 80T x 5 mm (cu lamă de ferăstrău);

 290mm x 40T x 5mm (cu lama de ferăstrău);

 Viteza ferăstrăului de tăiat:

 4300 rpm/min;

 Puterea ferăstrăului de marcat:

 3 CP * 2 buc;

 Dimensiunea ferăstrău de incizare:

 180 mm x 50T x 5 mm (cu lamă de ferăstrău);

 Rotația ax ferăstrău de incizare:

 4200rpm/min;







DISPOZITIV DE FORMATIZARE(L):

 Dimensiune de lucru:

 L=150-800  T=15-60  W=25-150

 Motorul axului:

 20 Cp * 1buc;

 Dimensiunea axului:

 50(70) mm;

 Diametrul exterior al frezei de tăiere cu dinți este:

 OD 250 (fără tăietor în dinți);

 Viteza axului:

 4600 rpm;

 Puterea ferăstrăului de tăiat:

 15 Cp(s) * 1 buc;

 Dimensiunea ferăstrău de tăiat:

 305 mm x 80T x 5 mm (cu lamă de ferăstrău);

 290mm x 40T x 5mm (cu lama de ferăstrău);

 Viteza ferăstrăului de tăiat:

 4300 rpm/min;

 Puterea ferăstrăului de marcat:

 3 CP * 2 buc;

 Dimensiunea ferăstrău de incizare:

 180 mm x 50T x 5 mm (cu lamă de ferăstrău);

 Rotația ax ferăstrău de incizare:

 4200rpm/min;

 Dispozitiv de poziționare a înălțimii;

 Tip de adezivare:

 Rola de adezivare;

 Înălțimea standard a adezivului:

 H=60mm. Pas 3,8 mm. L=8mm.



SPECIFICAȚII MECANICE: OUT-FEED:

 Dimensiune de lucru:

 L=

 150-800 mm;

 T=

 15-60 mm;

 H=

 25-150 mm;

 Viteza de alimentare:

 70 m/min;

 Puterea de alimentare:

 3Cp * 1 buc;

 Puterea transmisie laterala:

 0,5 Cp +1:03;



SPECIFICAȚII MECANICE: HSC-65 PRE-IMUNTARE:

Dimensiune de lucru:

 L=

 20 mm~150 mm;

 T=

 6500 mm;

 H=

 15 mm~90 mm;

 Putere de alimentare:

 3CP * 2buc;

 Invertor banda alimentare:

 7Cp *1buc;

 Tip lanț:

 Lanț plat cu două rânduri;

 Viteza de alimentare:

10 m~90 m/min;







SPECIFICAȚII MECANICE: ASAMBLARE NFJ-B 6 METRI:

Dimensiune de lucru:

 L=

20 mm~150 mm;

 H=

15 mm~75 mm;

 L=

6000 mm;

 Putere role(inferioara și superioară):

 2 Cp * 4 buc;

 Puterea invertorului în alimentare:

 5Cp * 2buc;

 Viteza de alimentare:

 10 m-70 m/min;

 Fierăstrău de tăiere:

 5Cp * 1buc;

 Dimensiuni de tăiere:

 355 mm x 120T x 25.4 mm * 1buc;

 Viteza fierăstrăului de taiere:

 2850 rpm/min;

 Putere hidraulică:

 5Cp*1buc (rezervor de ulei de mare viteză);

 Capacitate:

 1-8 bucăți/min (viteza superioară).

OPTIONALE:

Dispozitiv de alimentare automata                                                             41,760.00 EURO

CE NORME                                                                                                24,912.00 EURO
