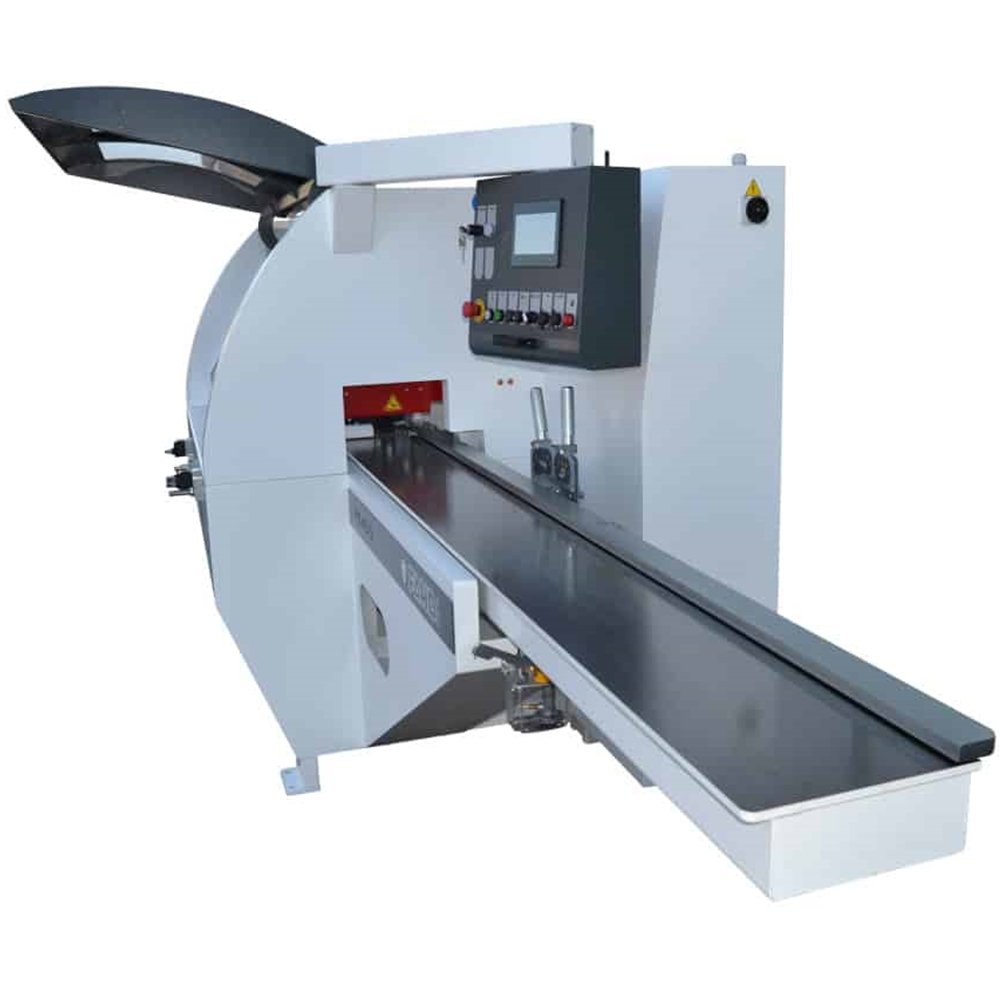

Name: MAȘINĂ DE RINDELUIT FAHD ITALIA MODEL:P240/6 PLUS
SKU: 5887
Price: 69800.00 EUR
Availability: InStock

Product Description

Descriere:

Mașinile de rindeluit și profilat pe 4 fețe din seria PLUS sunt concepute pentru a satisface nevoile atelierelor și a fabricilor de producție de dimensiuni mici și medii.

Echipare Standard:

Primul ax de rindea;
Al 2-lea ax al frezei din dreapta;
Al treilea ax de frezat din stânga;
Al 4-lea arbore orizontal superior;
Al 5-lea al 2-lea ax orizontal superior;
Al 6-lea al 2-lea ax orizontal inferior.

Specificații tehnice:

Puterea motorului arborelui rindelui (grupul I):	5.5 cp;
Puterea motorului arborelui mașinii de turnat dreapta (grupul al doilea):	5.5 cp;
Puterea motorului arborelui mașinii de turnat stânga (grupa a treia):	5.5 cp;
Puterea motorului arborelui orizontal superior (grupa a 4-a):	7.5 cp;
Puterea motorului axului orizontal al doilea de sus (a cincea unitate):	5.5 cp;
Puterea motorului axului orizontal inferior al 2-lea (a șasea unitate):	5.5 cp;
Puterea motorului în avans:	3 cp;
Puterea motorului de ridicare a barei transversale:	1 cp;
Lățimea maximă de lucru (cu diametrul sculei 125 mm):	240 mm;
Lățimea minimă de lucru (cu diametrul sculei 125 mm):	25 mm;
Înălțimea maximă de lucru (cu diametrul sculei 125 mm):	180 mm;
Înălțimea minimă de lucru (cu diametrul sculei 125 mm):	8 mm;
Lungimea minimă a piesei de prelucrat (o singură bucată):	500 mm;
Viteza de avans a invertorului:	4-30 m/1′;
Viteza de rotație a arborelui:	6000 rpm;
Diametrul rolei de antrenare (4 dinți și 2 cauciucate):	130 mm;
Diametrul arborelui suportului sculei:	40 mm;
Dimensiuni instrument de rindeluit (orizontal):	125 x 250 mm;
Dimensiunile sculei (verticale):	125 x 180 mm;
Diametrul orificiului de aspirație:	140 mm;
Diametrul sculei din primul grup:	125 mm;
Diametrul min/max al sculelor de profilare (excluzând primul grup):	110-200 mm;
Sub suprafața de lucru diam. scule maxime (pe arbori verticali):	160 mm;
Diametrul maxim al gâtului sculei:	160 mm.

Dotări CE:

Subsol monobloc din oțel cu nervuri corespunzător;
Masa de alimentare din otel tubular, lungime mm 2500;
Curelele Poly-V se antrenează pe toate arborele, ele poartă cea mai bună eficiență a puterilor motoarelor;

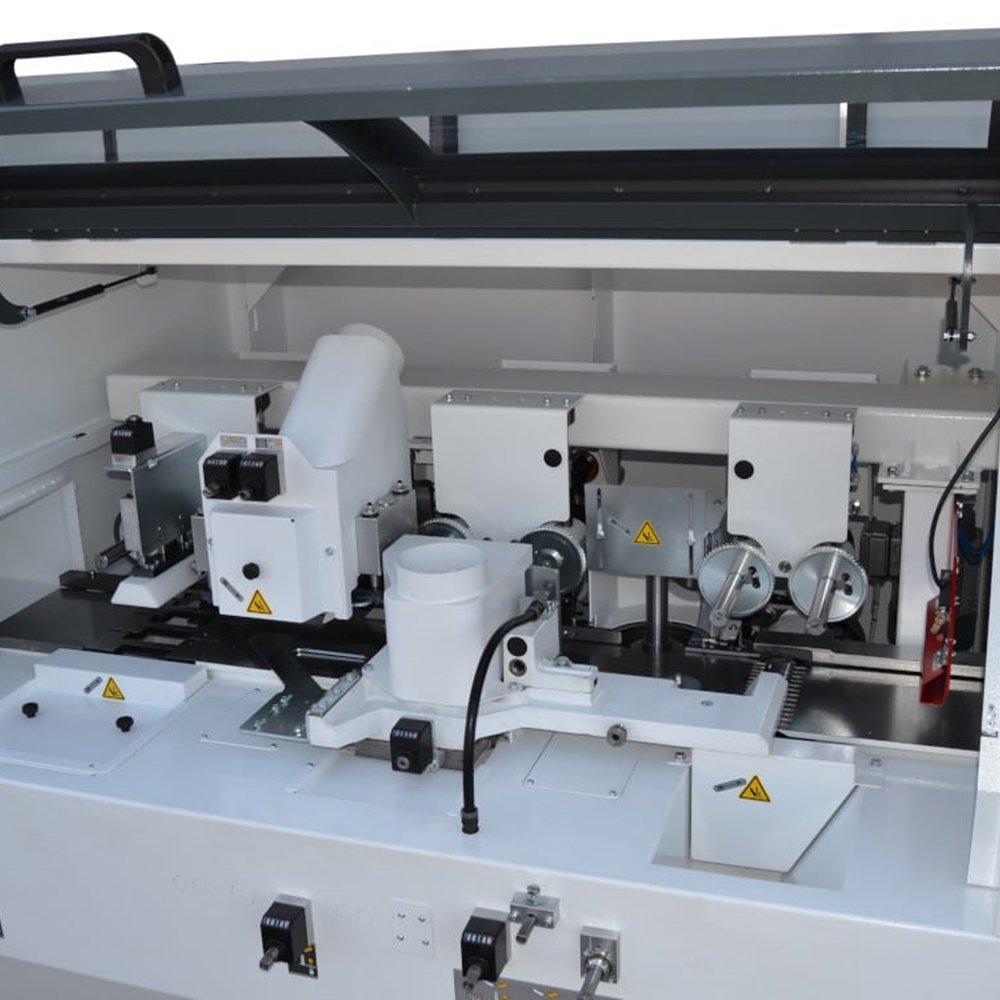

Unitate motor independentă pe fiecare unitate de lucru;
Traversa superioară echipată cu mișcare verticală motorizată, cu role de antrenare și dispozitive de presare reglabile simultan cu axul superior pentru viteză mai mare și setare mai ușoară;
Sistem de alimentare prin articulații universale, lanț dublu spate și variator de viteză cu invertor;
Acționare superioară susținută de dublă coloană;
Conduceți prin intermediul a 4 roți dințate și roți superioare din cauciuc în ieșire;
Suflante pe masă pentru optimizarea alunecării lemnului;
Ax vertical stânga reglabil simultan cu unitatea de presiune și ghidajul de ieșire, pentru viteză mai mare și configurare mai ușoară;
Sistem de reîndreptare pe partea dreapta prin intermediul capului de tăiere pre canelare (la cerere) montat pe axul rindea;

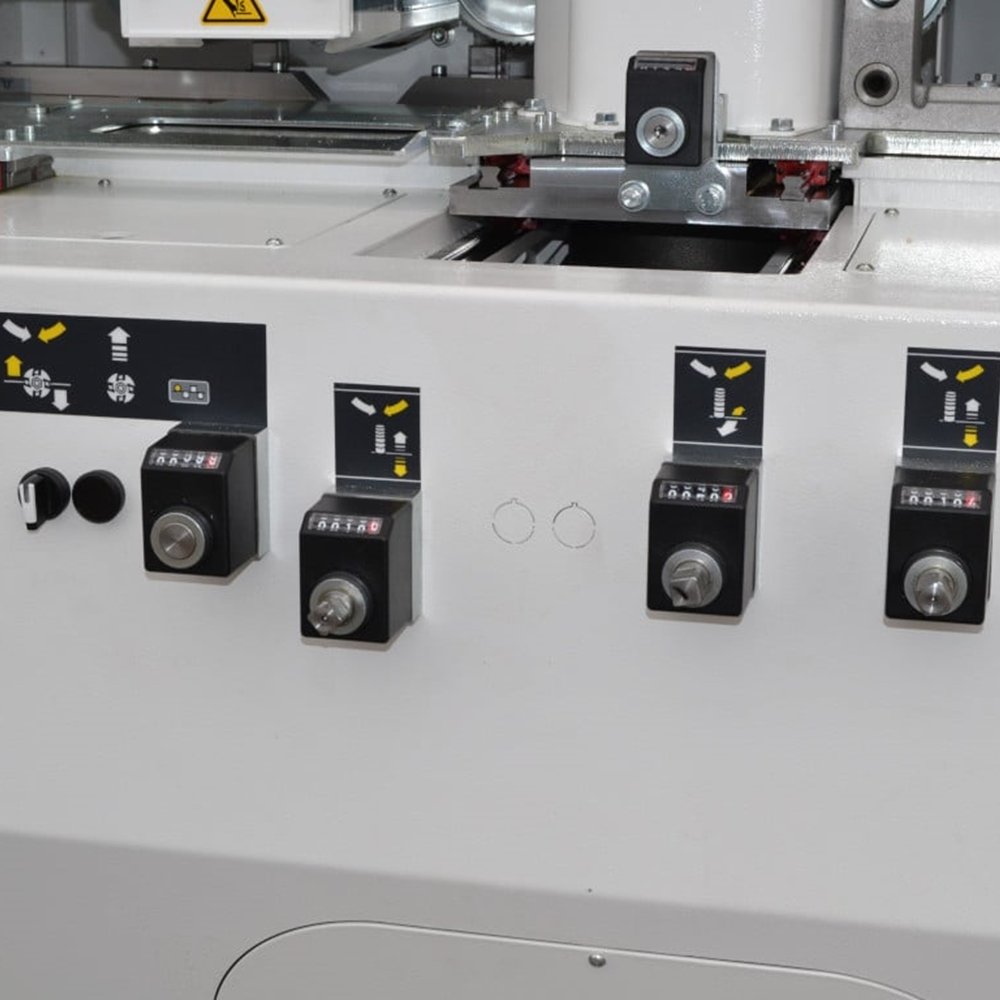

Citire de precizie zecimală 0,1 mm de deplasări ale axului 3° – 4° – 5° – 6°;
Sistem de reglare rapidă a sculei pe unitatea 2° – 3° – 4°;
Posibilitatea de a monta freze pe ax de 2° – 3° – 4° până la max. diametrul de 200 mm și un min. diametru de 110 mm (diametru max. turnare 160 mm);

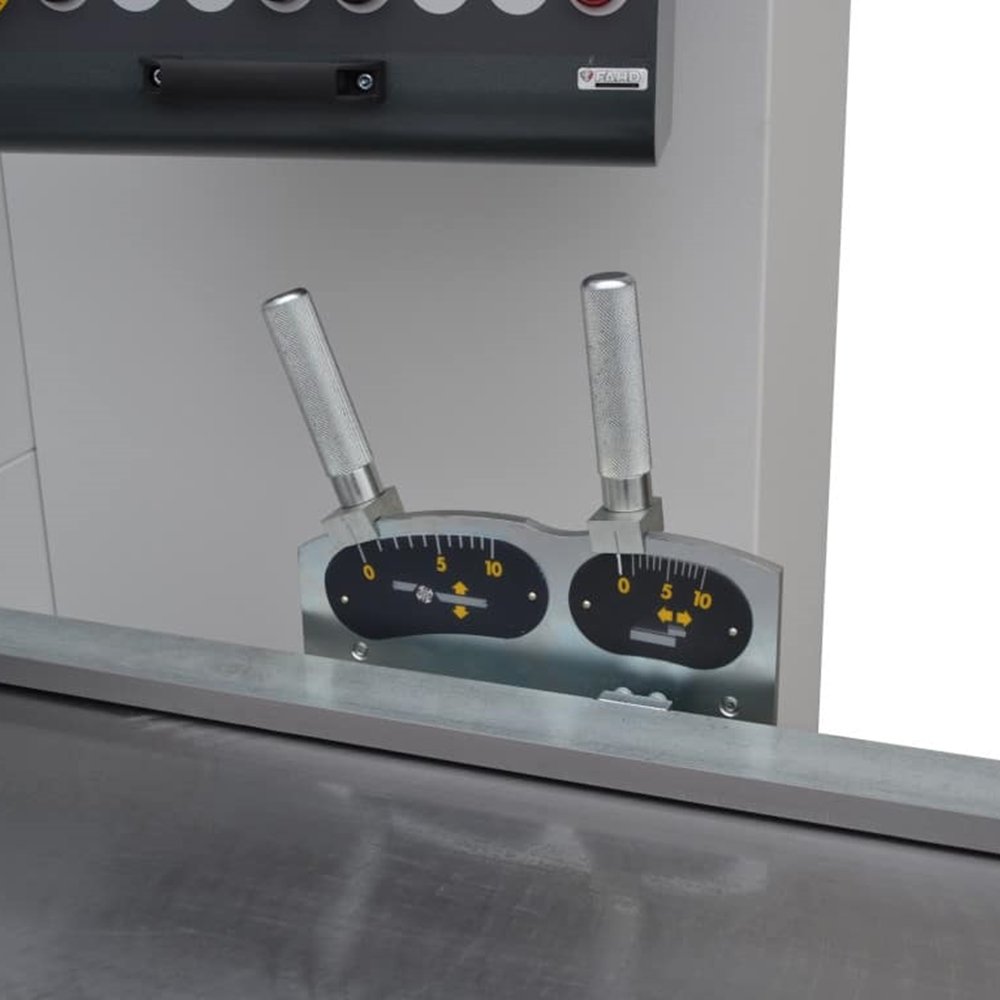

Reglare axială a frezei dreapta și stânga de la 0 mm până la -90 mm prin intermediul comenzilor situate pe partea frontală a mașinii;
Ajustare radială 2° arbore cu 35 mm;
Reglarea dispozitivului de presare radial 3° unitate comparativ cu axul cu 35 mm (pentru a compensa diametrul);
Reglarea axială a arborelui de 4° cu 40 mm;
Reglare radială a arborelui de 4° cu 35 mm (pentru compensarea diametrului);
Diametrul maxim al sculei: 200 mm peste masa de lucru și 160 mm sub masa de lucru;
Rolă de pre-rindea pneumatică cu excludere pe panoul de comandă;
Presiune pneumatică pe unitățile de antrenare;
Ungerea manuală a mesei de lucru;
Pornire directă a motorului prin butoane luminoase de la panoul de comandă;
Cabină de protecție izolată fonic complet cu micro-întrerupătoare de siguranță;
Panou de control cu protecție magnet termică;
Comutator principal blocabil;
2 buc butoane de urgență;
Circuit auxiliar de joasă tensiune;
Chei de service;
Lumina camerei capotei;
Consolă mobilă cu panou de control pentru a simplifica configurarea operatorului și începerea ciclului de producție.
